室内通风换气系统（基于CO2检测)

    概述近年来随着人们生活品质的提高， 大众对于居家的室内空气二氧化碳浓度关注度与日俱增， 管控二氧化碳浓度目前最有效的方法在于换气。本应用设计了一种基于二氧化碳浓度监测和直流无刷电机控制的室内通风系统， 该系统通过二氧化碳传感器实时监测室内二氧化碳的浓度，当其浓度超过用户预设报警值时，系统启动直流无刷（ BLDC） 通风排风扇进行室内换气，并且自动根据室内二氧化碳浓度自动控制直流无刷风扇的转速； 当其浓度低于用户预设报警值时，系统关闭排风扇， 以节约能源。通过该系统自动维护良好的室内空气质量。



设计原理
1.通过MCU的实时输出功能（ RTO）模块驱动BLDC电机调速；具有硬件强制截止信号专属输入端口，保证电机在异常情况下，硬件自动输出预先设定好的截止控制电平可靠停止电机转动。

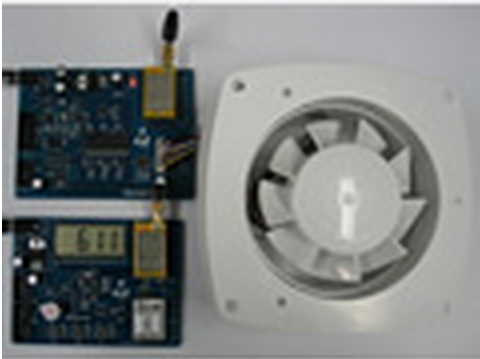

2.系统实时监测室内CO2浓度（显示板），并根据室内CO2含量浓度自动控制BLDC通风排风扇的启停及风速来维持良好的室内空气品质。使用无线连接的主从板设计方便用户进行通风风扇的布线。



1. 二氧化碳测量范围： 0 ~ 9999 ppm CO2? 二氧化碳测量精度： 75 ppm

2. 二氧化碳测量分辨率： 1 ppm

3. 系统显示屏： LCD 4 位数显示? 直流无刷排风扇： 15 VDC，最高转速 3000 转/分钟规格：

4. 自动测量功能： 0.5 秒/次采样间隔自动测量室内二氧化碳含量

5. LCD 显示功能： 测试结果实时显示

6. 报警联控功能： 当前二氧化碳浓度超过用户预设报警值时启动直流无刷通风排风扇并且根据二氧化碳浓度自动控制排风扇转速进行室内空气换气，当其浓度低于用户预设报警值时关闭排风扇以节约能源。检测显示板与 BLDC 电机控制板通过方便的无线连接。

7. 工作温度： 15 ℃ ~ 50 ℃

8. 电源： 220 VAC 转 9 VDC 适配器（显示板）;220 VAC 转 15 VDC 适配器（控制板）
